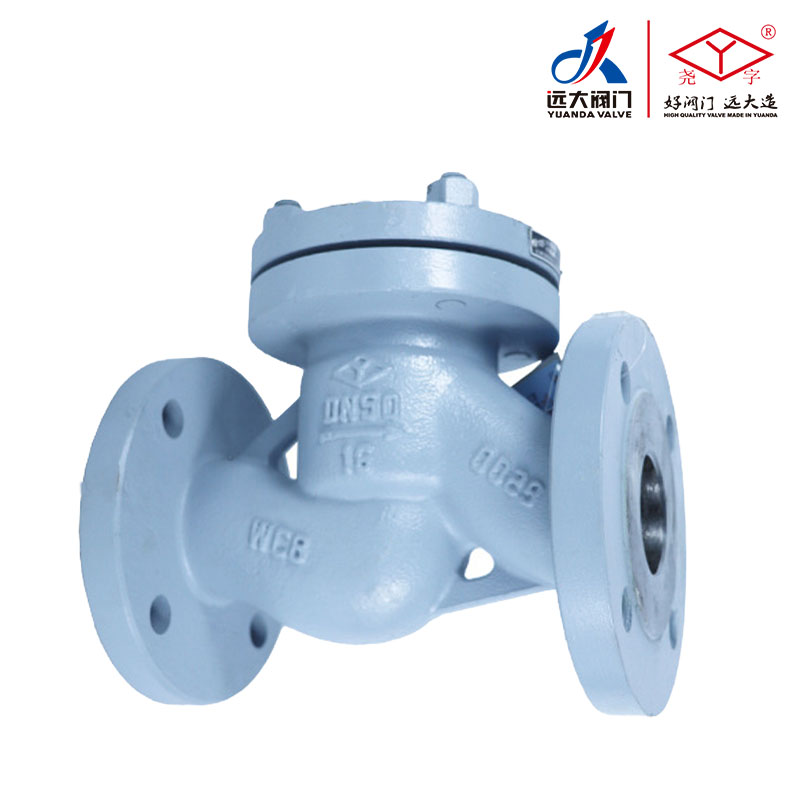

工業止回閥 HC44X

簡介：產品概述 HC44X(SFCV)橡膠瓣止回閥主要由閥體、閥蓋及橡膠瓣三種主要零件組成。其中橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，閥瓣開關壽命可達100萬…

產品詳細

產品概述

HC44X(SFCV)橡膠瓣止回閥主要由閥體、閥蓋及橡膠瓣三種主要零件組成。其中橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，閥瓣開關壽命可達100萬次。該閥采用全流面積式設計，具有水頭損失小，不易堆積雜物，維修簡便等特性。該閥主要適用于給排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵損害。該閥還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。

主要零件材料

零件名稱	閥體	閥蓋	閥瓣
材料	鑄鐵	鑄鐵	鋼材強化尼龍布

主要技術參數

型號	公稱壓力PN(MPa)	密封試驗壓力(MPa)	殼體試驗壓力(MPa)	***高工作壓力(MPa)	介質溫度
HC44X-10	1.0	1.1	1.5	1.0	0-80℃
HC44X-16	1.6	1.76	2.4	1.6	0-80℃

主要外形尺寸

法蘭連接尺寸PN1.0MPa按GB4216規定

型號	DN	L	D	D1	dn	n
HC44X-10 HC44X-16	50	203	165	125	17.5	4
	65	216	185	145	17.5	4
	80	241	200	160	17.5	8
	100	292	220	180	17.5	8
	150	356	285	240	22	8
	200	495	340	295	22	8
	250	622	395	350	22	12
	300	698	445	400	22	12
	350	787	505	460	22	16
	400	914	565	515	22	16
	450	978	615	565	26	20
	500	978	670	620	26	20
	600	1295	780	725	30	20
