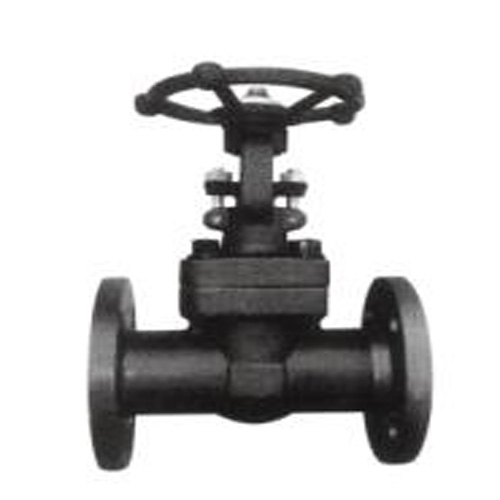

洛陽遠大閥門閘閥工作原理及具體實踐中的選用
遠大閥門閘閥是一種氣動控制閥,它利用壓縮空氣進入氣動執行器,驅動活塞運動,旋轉或提升扭力軸,驅動閥桿。氣動閘閥分為三種類型:單作用、雙作用和智能調節。單作用氣動執行器中彈簧驅動的活塞結構有兩種類型:開式和常閉式,即空氣開啟或空氣關閉;當沒有氣體進入時,活塞由彈簧驅動關閉閥門。當氣體進入氣缸時,閥門關閉,當氣體切斷時,帶有彈簧和活塞的閥門打開。購買時,應注意防止彈簧被長時間壓縮而失去功能。雙動是空氣開閉的原理。雙動氣動閘閥需要配備兩位五通電磁閥。當空氣從氣孔A進入氣缸驅動活塞轉動扭矩閥關閉時,閥門打開,空氣從氣孔B進入,A口斷開,活塞驅動扭矩閥打開。
氣動閘閥固位器的功能:氣動智能調節閥在氣動執行機構上增加了固位器和兩位五通電磁閥。當需要調節和控制介質流量時,可以在固位器上以4-20mA等微弱電流信號調節流量。由于調節閥的閥桿處于中間階段,會對流動阻力產生影響。當閥桿長時間浸泡在介質中時,一些高壓和腐蝕性流體介質應選擇不銹鋼或更好的材料,以避免閥桿變形或腐蝕。當氣動閥氣壓不足時,氣動閥無法有效開啟和關閉。比如對要求高的項目或危險系統要增加手動附件。遠大閥門閘閥附件:氣動閥三聯件包括空氣過濾器、減壓閥和油霧噴射器。氣動閥還可配有相關附件,如比例閥、限位開關、行程開關、兩位五通電磁閥、變速箱、傳感器、手動附件等。根據工作條件的要求在致動器上。氣動閥門的選擇:氣動閘閥作為切斷介質。全開時全流直通,此時介質運行壓力損失較小。閘閥通常適用于不需要頻繁開關和保持閘門全開或全關的工況。不適合調節或節流。氣動截止閥的閥桿軸線垂直于閥座的密封面。閥桿的開啟或關閉行程相對較短,并且具有非常可靠的切割動作,使得閥門非常適合切斷或調節節流介質。截止閥的閥瓣一旦開啟,閥座和閥瓣的密封面就沒有接觸,具有非??煽康那懈顒幼鳎赃@種閥門非常適合切斷或調節節流介質。
遠大閥門蝶閥的蝶板安裝在管道的直徑方向。在蝶閥閥體的圓柱形通道內,圓盤蝶板繞軸線旋轉,旋轉角度在0-90之間。當它旋轉到90度時,閥門完全打開??捎米鏖_關或粗調。遠大閥門閘閥的閥體由旋塞閥演變而來,它有同樣的90度提升動作,只是旋塞體是一個球體,有一個圓形通孔或通道穿過它的軸線。球形表面與通道開口的比率應使得當球旋轉90度時,入口和出口都應呈現球形表面,從而切斷流動,也可以用來調節流量。
